鋅合金在腐蝕環境惡劣的情況下容易發生化學反應造成腐蝕，所以需要對鋅合金產品或工程設備采取必要的防腐措施，鋅合金噴金屬烤漆防腐蝕被認為是一種比較好的方法。

　　由于鋅合金壓鑄件是一次性壓鑄成型，生產效率高，加工成本低，尤其適用于公差要求不太嚴格而幾何形狀的零部件，已被廣泛用于代替銅、銅合金和鋼鐵材料制造的受力不太大而形狀復雜的結構件和裝飾件，由于鋅合金壓鑄件是以鋅為主、鋁為輔的合金，其化學穩定性差，因此需要噴涂處理給予保護。

　　鋅合金在涂裝過程中常見的附著力不好、涂層起泡等問題是由于鋅合金壓鑄件表面光滑致密，在其下方則疏松、多孔的結構，在噴涂過程????金屬烤漆????要經過高溫烘烤，其鋅合金內部產生化學富鋅與富鋁反應造成受熱冒氣或表面產生氧化皮等問題。如果用常規的金屬涂料進行鋅合金表面處理，會發生各種各樣的涂裝問題。選擇好的鋅合金烤漆必須要充分考慮到鋅合金的材質特性。

　　德圣龍涂涂八年來，始終堅持專攻水性涂料的研發及生產，鋅合金水性涂料，專為高端數碼通訊產品(手機、電腦外殼、數碼相機)等高要求的配件精心研制，先后通過了國內外知品手機品牌的認證且大量投入使用，穩定量產。

　　德圣龍鋅合金烤漆具有：1.高光澤 2.附著力強 3.釉膜耐化優 4.活性高 5.抗污漬 6.低VOC排放 7.濕碰濕封釉 8.耐強酸 9.抗石擊 10.拉伸性強等特性是專為鋅合金產品定制而成。

       德圣龍鋅合金烤漆常規性能測試

　　鉛筆測試5H：用規定硬度的三菱鉛筆，將鉛筆削至露出圓柱形鉛芯3mm長度左右(注意不能損壞筆芯)，握住鉛筆使其與400號水砂紙成90度角，在砂紙上面持續劃圈以摩擦筆芯端面，直至獲得端面平整邊緣銳利的鉛芯時為止;裝在專用的鉛筆硬度測試儀上，施加在筆尖上的載荷為1kgf，鉛筆芯前端接觸待測表面，鉛筆芯與待測表面夾角為45°，推動鉛筆向前滑動約5mm長，共劃5條(不同位置)，每劃一筆鉛筆旋轉一定角度。測試完后，輕輕擦掉油漆涂層表面上的黑色鉛筆劃痕并與測試樣品進行比較。

　　震動耐磨測試2小時：將測試樣品裝入整機放入振動測試設備，摩擦1小時;使用清水清洗樣品;將測試樣品放入腐蝕液中浸泡2小時;將測試樣品取出，放入溫濕箱，進行交變濕熱測試3個循環;將測試樣品裝入整機放入振動磨損測試設備，摩擦1小時

　　百格測試無脫落：劃100×1 mm2小格經3M膠布(規格：898)一次拉起，經試驗后，涂膜無一格脫落

　　鹽霧試驗24小時表面無腐銹：將噴好金屬涂料的鋅合金放置中性鹽霧試驗機內噴霧24小時

　　RCA紙帶測試300次涂層無脫落：用專用的NORMANRCA耐磨測試儀及NORMAN生產的專用的紙帶(11/16 inch wide ×6或8 inch diameter)，施加175g的載荷，帶動紙帶在樣本的表面連續磨擦規定的圈數。

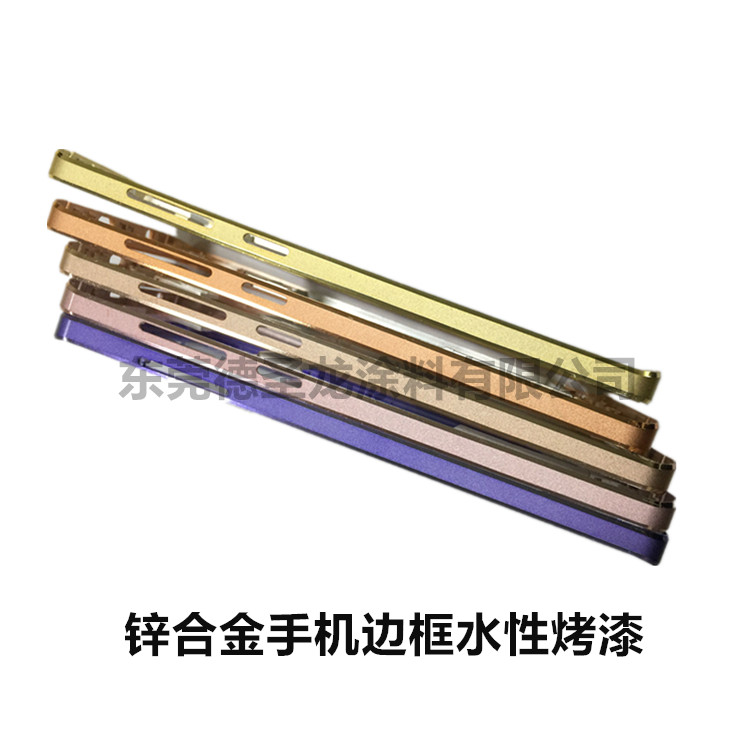

3C數碼鋅合金烤漆實列
