自潔納米涂料的遮蓋力是指覆于基材上，由于光的吸收、散射和反射而不能見到基材表觀的能力，遮蓋力是自潔納米涂料賦予被涂物的裝飾性的一項重要性質。

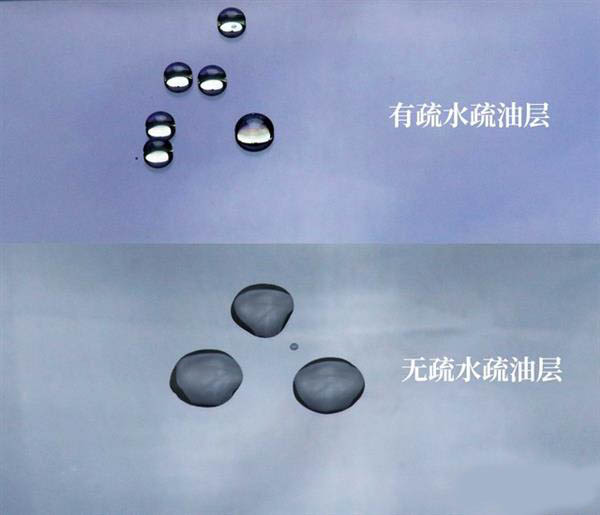

疏油疏水自潔納米涂料

　　漆膜對于基材的遮蓋力要分兩種情況，一種是漆膜吸收照射在其上的光線，使不能達到底部(如加碳黑的自潔納米涂料實黑)，因此無法看到基材的表觀情形;另一種是光在顏料和成膜物界面之間的散射，使光不能達到底部(如實白色自潔納米涂料)，因此也看不到基材的表觀。對于大部色彩的自潔納米涂料來說，吸收和散射可同時起作用。

　　如果漆膜中的顏料不吸收光，其折光率又和成膜物相同，漆膜為透有狀，無遮蓋力，因而可看到基材的顏色或形狀。自潔納米涂料的遮蓋力的大小可用兩種方式表示，一是遮蓋單位面積所需的最小用漆量，或是遮蓋位底面所需的最小漆膜厚度。

　　遮蓋力來自漆膜對光的吸收和對光的散射的能力，如前所述，散射率是顏料與成膜物的折光指數差相關聯的，這是為什么金紅石型二氧化鈦有著最高的遮蓋力的原因。由于金紅石TiO2很貴，需要合理地使用金紅石TiO2,一般將其控制在18%左右，含量再高遮蓋力提高不明顯，超過22%，遮蓋力反而下降，其原因涉及光學等復雜問題，這里不作討論。

　　加入適量惰性顏料可提高TiO2的利用率。用同樣的顏料，折光指相同，但由于顏料粒徑不同，散射情況也不同，因此顏料的粒徑需要大小合適。為了取得最佳的遮蓋效果還需要將顏料分散好，顏料的絮凝降低顏料的遮蓋力。遮蓋力和顏料的體積濃度(PVC)有關，當體積濃超過臨界體積濃度(CPVC)時，由于漆膜中有氣泡出現，遮蓋力會大大提高。
